Q＆A
常見問題
Q11.如何減少夏天混凝土龜裂
一、塑性收縮裂縫發生的原因:
- 混凝土表面的蒸發速率大於混凝土泌水率,由於表面水分迅速被移除,導致毛細孔中的孔隙原由水所佔的空間,因水的消失而增加表面張應力,造成體積的收縮,此時混凝土仍在初期前不具有任何強度,所以很容易發生龜裂。
- 導致蒸發速率大的三大主因:
高氣溫、高風速 、較低的相對濕度
二、 正常的施工, 何種情況下較不易發生龜裂:
- 灌漿時下毛毛細雨, 隔天較少龜裂
- 冬天比夏天不易龜裂
- 下午施工比早上施工較不會龜裂
- 使用冰水較不會龜裂
- 粉光後之混凝土較少龜裂
- 愈慢鏝平龜裂愈少
三、如何減少龜裂(以上述狀況啟發以下之做法):
- 灌漿前:(1)降低鋼筋溫度。(2)濕潤路基及模板。(3)檢查模板支撐, 避免因支撐強度不夠而造成支撐沉陷。
- 灌漿中:(1)充分的搗實。(2)高溫時降低混凝土之溫度(32∘C以下)。(3)澆置時不可擾動鋼筋或模板。(4)泵送不可加水,否則水膠比變異大, 均勻性差。
- 灌漿後:
(1)混凝土澆置後須盡速養護, 切不可等到全部澆置完成, 且初凝達到時再養生。(2)混凝土澆置後表面快乾時,應予適當補充水分, 維持表面的濕潤狀態, 可有效抑制表面的龜裂。(3)初凝前可,以鏝板做第二次鏝平, 將可大幅降低裂縫產生。(4)壁牆之版模至少3天後再予拆模較佳。
四、初期裂縫發生之處:
一般工地發生裂縫後立即灑水養護, 其目的在控制龜裂不再蔓延, 原有的龜裂依然存在,其補救發法如下:
- 水泥及爐石粉以1:1加水調成水泥爐石粉漿以填補裂縫, 可達成裂縫間填補及結合作用。
- 以鏝板將裂縫壓實, 重新整飾。
- 以環氧樹脂填入裂縫。
五、為何工地實施養護仍有龜裂現象發生?
一般工地養護需於混凝土表面水分快乾即予以養護, 養護的時機相當重要, 切記愈早養護, 龜裂愈不會發生。

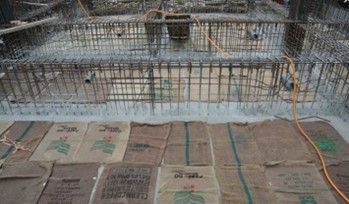

混凝土澆置養護_噴霧工地實例
混凝土澆置養護-噴霧的優點
- 降低空氣溫度
- 提高相對濕度
- 降低鋼筋溫度
- 濕潤路基及模板

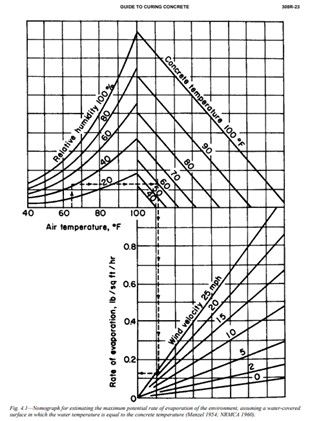

ACI 308R-01 Guide to Curing Concrete
(新拌混凝土之水分蒸發量計算圖)
(混凝土表面水分蒸發率取則於氣溫、濕度、混凝土表面溫度及風速)
TOP
